Spesifikasi WLX 896 USB Port Charger Station 30W 6A

Spesifikasi Charger Station WLX 896

Spesifikasi WLX 896 USB Port Charger Station 30W 6A - Bagaimana rasanya penasaran? Yang pasti semua orang pernah dong merasakannya. Namun, rasa penasaran saya kali ini terbilang unik, sebab WLX 896 USB Port Charger Station 30W 6A ini layak untuk dikepoin. Suka atau tidak, anggap saja sebagai pengalaman dan menambah pengetahuan tentang apa saja sih komponen yang dirakit didalamnya.

Tools ini gak hanya untuk tuser (tukang Service) kok, karena dasarnya alat ini merupakan sebuah charger yang punya kelebihan beragam dan lengkap. Kenapa dibilang lengkap? Disini Obenk Datar kasih tahu dulu info tentang spesifikasi alat ini, yuk kita simak penjelasannya dibawah ini:


WLX 899 USB Port Charger Station 30W 6A
  • Model : 899
  • Warna : Putih
  • Input : AC 100-240V 50-60Hz .022A
  • LED function: Ada
  • Total Power : 30W ( Tidak support QC3.0 fast charger )
  • Output : 5V 6A MAX, identifikasi otomatis dukungan pengisian 1-6 pengisian peralatan USB secara bersamaan
  • Max Output : singel USB port : 5V 2.4A

WLX 896 USB Port Charger Station 40W 8A
- Model : 896
- Warna : Putih
- Input : AC 100-240V 50-60Hz .025A
- LED function: Ada
- Total Power : 40W (Support QC3.0 fast charger )
- Output (Merah) : 5V 8A MAX, (2.4/Port)
- Output (Hijau/QC3.0) :DC 5V 3.4A  / 9V 2A / 12V 1.5A

- Support : 6 ports USB Output
- Multi Charger : 8.5 x 9 x 3.5 cm
- Kabel : 120cm
- Fungsi : Charges multiple device

Fitur:
  1. Kompatibilitas Tinggi. Kompatibilitas super, kita bisa dengan mudah mencapai pengisian cepat untuk komputer tablet dan ponsel, juga ponsel merek lain.
  2. Nyaman dan praktis. Cukup sambungkan kabel daya AC dengan telepon untuk mulai mengisi daya, juga dapat digunakan untuk mengisi daya beberapa ponsel secara bersamaan.
  3. Proteksi tinggi jika terjadi hubung singkat pada sirkuit
  4. Bisa digunakan untuk banyak perangkat seperti HP/Smartphone, Tablet, perangkat Bluetooth audio, mobile power, DV, Bluetooth hands-free, kamera digital, MP3, MP4 dan berbagai macam produk lainnya dilengkapi dengan 5V USB output device.
  5. Tampilan LED yang menunjukkan kondisi real-time pada saat ngecas

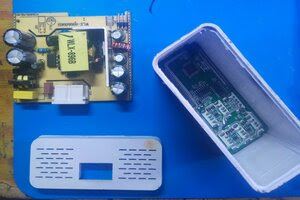

Nah setelah kita tahu beberapa fungsi diatas, sekarang mari kita bongkar guys



Tampilan PSU utamanya


Berikut ini beberapa komponen nya

Elco 2200 uf 16v 2 pcs

Elco 1000 uf 10v 2 pcs

Elco 22 uf 400v 2 pcs

Lilitan Ferit 1 pcs (ukurannya tidak tertera)

Trafo WLX-896B

Kapasitor MKP 0.1 uf 275 VAC merk Tenta 1 pcs

Kapasitor Fuse T 2A 250VAC 1 pcs

Optocoupler EL817 B039 1 pcs

Elco 10 uf 50v

Kapasitor 3A472J 1 pcs

Kapasitor Keramik JY222M 1 pcs

Dioda Bridge KBP 307 1 pcs

Resistor 18.60M 1 pcs

IC 8 pin no code

Lilitan Trafo 1 pcs

Resistor SMD 105 3 pcs

Resistor SMD 102 4 pcs

Resistor SMD 100 1 pcs

Resistor SMD 000 1 pcs

Resistor SMD 304 3 pcs

Resistor SMD 2200 2 pcs

Resistor SMD 2002 1 pcs

Resistor SMD 1802 1 pcs

Resistor SMD 22R0 1 pcs

Resistor SMD 1R0 1 pcs

Kapasitor SMD

Dioda SMD


Tampilan sirkuit panel dan USB port nya


Cek harga 6 USB Port Charger Station Function 896 bisa dilihat disini

Awalnya saya sangat berharap jika komponen alat ini secara keseluruhan tidak menggunakan SMD, agar bisa dijadikan project tiruan yang mana komponen nya mudah diperoleh. Tapi ternyata semua pemikiran itu gagal guys. Meskipun begitu, inti permasalahan artikel ini sudah kelar, rasa penasaran saya sudah terobati dengan cara membongkar WLX 896 USB Port Charger Station 30W 6A ini.

Artikel Terkait: Charger Unik Di Dunia Phone Rotary Charger

Untuk anak muda yang hobinya game online ramai-ramai dengan teman, alat ini sudah sangat cocok untuk dimiliki biar gak banyak kepala charger nemplok di stop kontak, hehehe

Sekian dulu review saya kali ini, semoga bermanfaat bagi sahabat semua. Yuk share artikel ini untuk membantu teman yang lainnya. Terimakasih
